Работа зубчатой муфты

Завод «Горняк» предлагает вниманию клиентов зубчатые муфты. Они состоят из пары шестерен: с внутренними и наружными зубьями, при этом их число одинаковое. Ключевым отличием кулачковых изделий является расположение сцепляющихся элементов. В зубчатых муфтах они располагаются на цилиндрической поверхности, в то время как на кулачковых – в торцах полумуфт. Кроме этого, они различаются и формой зубьев – вместо кулачков, используется эвольвентный профиль. Такие муфты в последнее время особенно востребованы. Например, в коробках скоростей различных тракторов и автомобилей они смогли полностью вытеснить кулачковые муфты. Это обусловлено упрощенной технологией производства муфт с использованием обычного инструмента.

Для облегчения процесса включения муфт, помимо обязательного заострения («закругления») торцов зубьев, выполняется укорачивание каждого второго зуба на полумуфте, при этом на второй его вовсе снимают. В таком случае:

• не требуется увеличение бокового зазора;
• существенно облегчается процесс включения.

Стоит отметить, что рабочие поверхности зубьев и кулачков, а также ступицы подвижной полумуфты должны обладать высокой твердостью. Именно из-за этого муфты, которые включаются на полном ходу под высокой нагрузкой, выполняются из стали 20X с дополнительной цементацией и закалкой до твердости НRС 56-62. При переключении на небольших скоростях – из стали 40Х с закалкой до НRС 48-54, а также из стали 45 с закалкой до НRС 35-54.

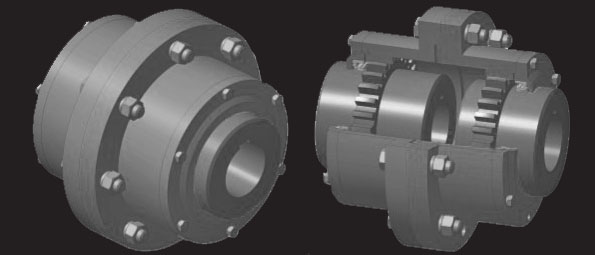

Зубчатые муфты состоят:

• из пары втулок;
• двух обойм с внутренними зубьями.

При этом втулки насаживается на концы соединяемых валов, в свою очередь обоймы между собой соединяются болтами и сцепляются по окружности с втулками зубчатого типа. При этом в обоймах находится масло. В процессе вращения оно отбрасывается на края, тем самым проникая в места контакта. Важно понимать, что смазка играет существенную роль в работе зубчатой муфты, ведь она:

• уменьшает трение между зубьями;
• снижает сопротивление относительному перемещению полумуфт;
• минимизирует дополнительную радиальную нагрузку на опоры и валы.

Для уравнивания прочности зубьев на полумуфтах и втулках их профили корригируют. При этом между ними есть зазор, за счет которого возможно небольшое смещение валов.

ПРЕИМУЩЕСТВА

Способна компенсировать любые расхождения в соосности валов в различном диапазоне

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ

Муфта МЗ1I-4000-50- 1У2

1-тип 1

4000-с номинальным крутящим моментом 4000 Нм

50-диаметр посадочных отверстий во втулках 50 мм

1-втулки исполнения 1

У-климатическое исполнение У

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 МЗ 6 или муфта зубчатая - это деталь, обеспечивающая соединение валов и передачу вращения от двигателя к валу и далее. Они используются в промышленном оборудовании разных типов, в том числе и в конвейерном оборудовании. По своим конструктивным особенностям МЗ 6 относится к категории постоянных соединительных жестких компенсирующих муфт, допускающих небольшое угловое смещение валов. Помимо передачи движения МЗ 6 может выполнять и другие задачи. Так, она используется для компенсации небольших монтажных отклонений, автоматического управления механизмом, а также выполняют некоторые предохранительные функции. В приводной станции конвейера используются муфты разной конструкции, в зависимости от мощности. Муфты зубчатые могут предавать и ничтожно малые, и весьма существенные мощности. Как правило, они используются в приводах мощностью свыше 75 киловатт. Механическая связь МЗ 6 с другими деталями осуществляется геометрическим замыканием, что обеспечивает компактность устройства. Основные геометрические и силовые характеристики муфты зубчатой описаны в 50895-96. Типоразмеры зубчатых муфт обусловлены габаритными размерами муфты и соединяющихся с ней деталей: МЗ-1, МЗ-2, МЗ-5, МЗ-6, МЗ-10 и т.д. Муфты, предназначенные для соединения валов через промежуточный вал, обозначаются МЗП. ООО "Завод конвейерного оборудования" предлагает широкий ассортимент конвейерного оборудования, узлы и детали ленточных конвейеров, в том числе и муфты зубчатые разных размеров. Наши специалисты проконсультируют по вопросам выбора и техническим характеристикам данного вида продукции.
