Желобчатые роликоопоры

Гарантия: 12 месяцев с момента эксплуатации, но не более 18 месяцев после поставки

От 1 200 руб.

Наиболее распространенный тип роликоопор для транспортировки сыпучих материалов. Наши роликоопоры могут быть изготовлены для любой ширины конвейера и рассчитаны на максимальную нагрузку. Поставляются как отдельно, так и в сборе с роликами.

Ширина ленты: 400-2000мм
Диаметр ролика: 89-159мм
Угол наклона бокового ролика: 10,15,20,30 и 45 градусов
Размер куска транспортируемого материала: 150-500мм
Шаг роликоопор: 0,5м и менее

Екатеринбургский завод «Горняк» производит и поставляет желобчатые роликоопоры для ленточных конвейеров. В продажу поступает только сертифицированная продукция, на которую распространяется гарантия качества.

Роликоопоры желобчатой формы являются самым распространенным вариантом, применяемым в конструкции ленточных транспортеров для сыпучих грузов. Вместе со специальными конвейерами они используются:

  • в пищевой промышленности (на сахарных, кормоперерабатывающих и прочих предприятиях);
  • в горнодобывающей сфере (транспортировка угля, руды, щебня, вывоз пустой породы);
  • на обогатительных фабриках (агломерат);
  • на коксохимическом производстве и других предприятиях.

Особенности желобчатых роликоопор

Каждая такая опора – это специальная металлоконструкция, на которой смонтированы три вращающихся ролика. Один (средний) расположен горизонтально, а два боковых – под определенным углом (от 10о до 45о). Движущаяся по ним транспортерная лента образует желоб, в котором перемещается сыпучий груз. Благодаря такому техническому решению, процент потерь сводится к минимуму.

Данные роликоопоры не только поддерживают ленту, но и в автоматическом режиме выполняют центрирующую функцию. Они устанавливаются по всей длине конвейера с шагом не более 0,5 метра. Оборудование рассчитано на транспортировку сыпучих грузов фракцией 150-500 мм.

Каждая роликоопора имеет свою маркировку, которую можно расшифровать. Например, ЖГ50-108-20 интерпретируется следующим образом:

  • ЖГ – буквенное обозначение опор данного типа («желобчатая с гладкими роликами»);
  • 50 – ширина транспортерной ленты (в см);
  • 108 – диаметр ролика (в мм);
  • 20 – угол наклона к горизонтали (в градусах).

Кроме аббревиатуры «ЖГ» встречается «ЖФ» и «ЖА». Первая буква «Ж» обозначает «желобчатая». Вторая литера расшифровывается следующим образом: «Г» – с гладкими, «Ф» – с футерованными, «А» – с амортизирующими роликами.

Данные опоры имеют продуманную и безопасную конструкцию. Реализованное техническое решение исключает случайное выпадение роликов из кронштейнов и повреждение ленты.

Еще информация по теме:

Предлагает купить качественные и надежные роликоопоры на выгодных условиях

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ

Роликоопора ЖГ80-127-30

ЖГ-роликоопора желобчатая

80-ширина ленты 800мм

127-диаметр ролика D=127мм

30-угол бокового наклона 30 градусов




ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

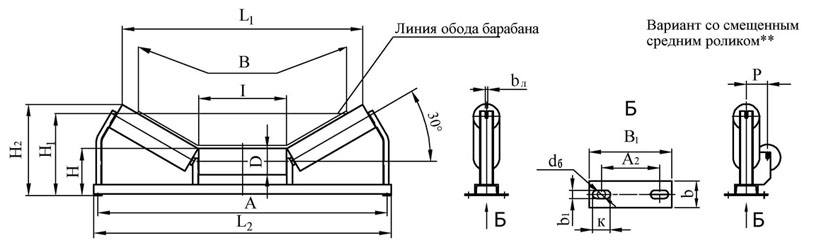

Роликоопоры верхние желобчатые 30о






Ширина ленты, В

Условное обозначение роликоопоры

№ чертежа

D*

А*

А,

В,

н

н,

н2

Lрол

L1

L2

P**

№ подш.

Масса, кг

500

ЖГ50-108-30

4058.00.00

108

720

130*

170*

139*

228

293

195

567

820

80

304

30,4

650

ЖГ65-108-30

-01

108

870

130*

170*

139*

228

317

245

695

940

80

304

34,4

800

ЖГ80-127-30

-02

127

1100

170*

230*

176*

320

400

310

889

1150*

94

305

49,0

800

ЖГ80-159-30

-03

159

1100

170

230*

176

336

438

310

870

1150*

94

306

69,7

1000

ЖГ100-127-30

-04

127

1300

170*

230*

176*

320

436

380

1083

1350*

94

305

55,1

1000

ЖГЮО-159-30

-05

159

1300

170

230*

176

336

473

380

1061

1350*

94

306

76,8

1200

ЖГ120-127-30

-06

127

1550

170*

230

176*

320

475

460

1296

1600*

94

305

62,4

1200

ЖГ120-159-30

-07

159

1550

170

230

176

336

512

460

1280

1600*

94

306

86,7

1400

ЖГ140-159-30

-08

159

1750

200*

270*

210*

395

558

530

1476

1820

110

306

106.3

1600

ЖГ160-159-30

-09

159

1950

200*

270*

210*

410

594

600

1668

2020

110

306

115,5

2000

ЖГ200-159-30

-10

159

2400

270

340

260

500

717

740

2078

2490

110

306

158,0



















Таблица для роликоопор без роликов

Условное обозначение опоры Масса опоры в кг
В-500 11,9
B-650 13,4
B-800

20,5

B-1000 23,4
B-1200 27,0
B-1400 40,0
B-1600 44,1
B-2000 75,5


Ширина ленты b b1 1* bб*
500...600 40* 14 20 14 М12
800...1200 50* 18 25 17 М16
1400...2000 70 18 25 17 М16
2000 90 24 30 20 М20


Примечание:

1.Размеры соответствуют каталогу 1-87 (Е101-6-87) ГПКИ "Союзпроммеханизации"

2.Смазка подшипников закладная: литол-24 ГОСТ 21150-87

3. **По требованию заказчика возможно изготовление роликоопор со смещенным средним роликом на величину Р.

4.По требованию заказчика возможна поставка опор без роликов

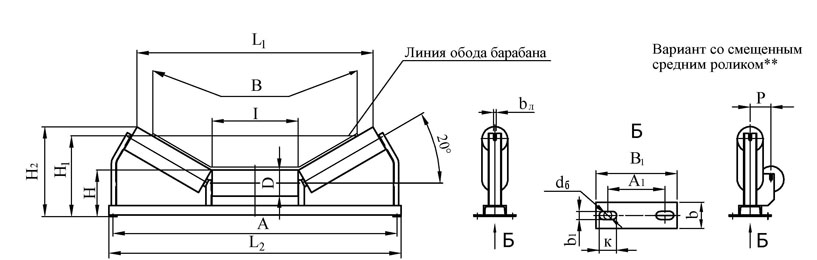

Роликоопоры верхние желобчатые-20о



Ширина ленты, В

Условное обозначение роликоопоры

№ чертежа

D

А

А,

В,

Н

Н,

н2

Lpoл

L1

L2

P**

№ подш.

Масса, кг

500

ЖГ50-108-20

9580.00.00

108

720

130

170

139

208

267

195

613

820

80

304

30,3

650

ЖГ65-108-20

-01

108

870

130

170

139

208

280

245

747

940

80

304

34,3

800

ЖГ80-127-20

-02

127

1100

170

230

176

285

354

310

951

1150

94

305

48,9

800

ЖГ80-159-20

-03

159

1100

170

230

176

290

393

310

938

1150

94

306

70,7

1000

ЖГ100-127-20

-04

127

1300

170

230

176

285

378

380

1153

1350

94

305

55,3

1000

ЖГ100-159-20

-05

159

1300

170

230

176

290

417

380

1140

1350

94

306

78,3

1200

ЖГ120-127-20

-06

127

1550

170

230

176

285

406

460

1383

1600

94

305

62,6

1200

ЖГ120-159-20

-07

159

1550

170

230

176

290

445

460

1370

1600

94

306

88,1

1400

ЖГ140-159-20

-08

159

1750

200

270

210

370

462

530

1535

1820

ПО

306

106,3

1600

ЖГ160-159-20

-09

159

1950

200

270

210

370

493

600

1777

2020

ПО

306

115,4

2000

ЖГ200-159-20

-10

159

2400

270

340

260

500

605

740

2070

2490

ПО

306

153,3





Таблица для роликоопор без роликов



Условное обозначение опоры Масса опоры в кг
В-500 12,2
B-650 13,4
B-800

19,6

B-1000 22,3
B-1200 25,5
B-1400 37,6
B-1600 41,1
B-2000 70,8



Ширина ленты b b1 1* bб*
500...600 40* 14 20 14 М12
800...1200 50* 18 25 17 М16
1400...2000 70 18 25 17 М16
2000 90 24 30 20 М20




Примечание:

1.Размеры соответствуют каталогу 1-87 (Е101-6-87) ГПКИ "Союзпроммеханизации"

2.Смазка подшипников закладная: литол-24 ГОСТ 21150-87

3. **По требованию заказчика возможно изготовление роликоопор со смещенным средним роликом на величину Р.

4.По требованию заказчика возможна поставка опор без роликов





.....
