Работа зубчатой муфты

Гарантия: 12 месяцев с момента эксплуатации, но не более 18 месяцев после поставки

Муфта зубчатая используется для соединения соосных горизонтальных валов и передачи крутящего момента.Муфты зубчатые способны компенсировать любые погрешности в соосности валов в достаточно большом диапазоне.Выпускаются с основными геометрическими и механическими показателями в соответствии с ГОСТ 5006 – 83.

Крутящий момент: 1000-63000H/m
Рабочая температура: до 120оС
Радиальное смещение вала: до 0,04мм
Климатическое исполнение:

У и Т для категорий 1-3;УХЛ,

О и ОМ для категории 4

Завод «Горняк» предлагает вниманию клиентов зубчатые муфты. Они состоят из пары шестерен: с внутренними и наружными зубьями, при этом их число одинаковое. Ключевым отличием кулачковых изделий является расположение сцепляющихся элементов. В зубчатых муфтах они располагаются на цилиндрической поверхности, в то время как на кулачковых – в торцах полумуфт. Кроме этого, они различаются и формой зубьев – вместо кулачков, используется эвольвентный профиль. Такие муфты в последнее время особенно востребованы. Например, в коробках скоростей различных тракторов и автомобилей они смогли полностью вытеснить кулачковые муфты. Это обусловлено упрощенной технологией производства муфт с использованием обычного инструмента.

Для облегчения процесса включения муфт, помимо обязательного заострения («закругления») торцов зубьев, выполняется укорачивание каждого второго зуба на полумуфте, при этом на второй его вовсе снимают. В таком случае:

  • не требуется увеличение бокового зазора;
  • существенно облегчается процесс включения.

Стоит отметить, что рабочие поверхности зубьев и кулачков, а также ступицы подвижной полумуфты должны обладать высокой твердостью. Именно из-за этого муфты, которые включаются на полном ходу под высокой нагрузкой, выполняются из стали 20X с дополнительной цементацией и закалкой до твердости НRС 56-62. При переключении на небольших скоростях – из стали 40Х с закалкой до НRС 48-54, а также из стали 45 с закалкой до НRС 35-54.

Зубчатые муфты состоят:

  • из пары втулок;
  • двух обойм с внутренними зубьями.

При этом втулки насаживается на концы соединяемых валов, в свою очередь обоймы между собой соединяются болтами и сцепляются по окружности с втулками зубчатого типа. При этом в обоймах находится масло. В процессе вращения оно отбрасывается на края, тем самым проникая в места контакта. Важно понимать, что смазка играет существенную роль в работе зубчатой муфты, ведь она:

  • уменьшает трение между зубьями;
  • снижает сопротивление относительному перемещению полумуфт;
  • минимизирует дополнительную радиальную нагрузку на опоры и валы.

Для уравнивания прочности зубьев на полумуфтах и втулках их профили корригируют. При этом между ними есть зазор, за счет которого возможно небольшое смещение валов.

ПРЕИМУЩЕСТВА

Способна компенсировать любые расхождения в соосности валов в различном диапазоне


ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ

Муфта МЗ1I-4000-50- 1У2

1-тип 1

4000-с номинальным крутящим моментом 4000 Нм

50-диаметр посадочных отверстий во втулках 50 мм

1-втулки исполнения 1

У-климатическое исполнение У



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 МЗ 6 или муфта зубчатая - это деталь, обеспечивающая соединение валов и передачу вращения от двигателя к валу и далее. Они используются в промышленном оборудовании разных типов, в том числе и в конвейерном оборудовании. По своим конструктивным особенностям МЗ 6 относится к категории постоянных соединительных жестких компенсирующих муфт, допускающих небольшое угловое смещение валов. Помимо передачи движения МЗ 6 может выполнять и другие задачи. Так, она используется для компенсации небольших монтажных отклонений, автоматического управления механизмом, а также выполняют некоторые предохранительные функции. В приводной станции конвейера используются муфты разной конструкции, в зависимости от мощности. Муфты зубчатые могут предавать и ничтожно малые, и весьма существенные мощности. Как правило, они используются в приводах мощностью свыше 75 киловатт. Механическая связь МЗ 6 с другими деталями осуществляется геометрическим замыканием, что обеспечивает компактность устройства. Основные геометрические и силовые характеристики муфты зубчатой описаны в 50895-96. Типоразмеры зубчатых муфт обусловлены габаритными размерами муфты и соединяющихся с ней деталей: МЗ-1, МЗ-2, МЗ-5, МЗ-6, МЗ-10 и т.д. Муфты, предназначенные для соединения валов через промежуточный вал, обозначаются МЗП. ООО "Завод конвейерного оборудования" предлагает широкий ассортимент конвейерного оборудования, узлы и детали ленточных конвейеров, в том числе и муфты зубчатые разных размеров. Наши специалисты проконсультируют по вопросам выбора и техническим характеристикам данного вида продукции.

Еще информация по теме:

Нужны кольца МУВП? Обращайтесь к нам! Завод «Горняк»

Типоразмер муфты*

L,

мм

D,

мм

Н,

мм

С,

мм

Сторона редуктора

Сторона барабана

Масса,

кг

dр,

мм

lр,

мм

tр,

мм

bр,

мм

dр,

мм

lр,

мм

tр,

мм

bр,

мм

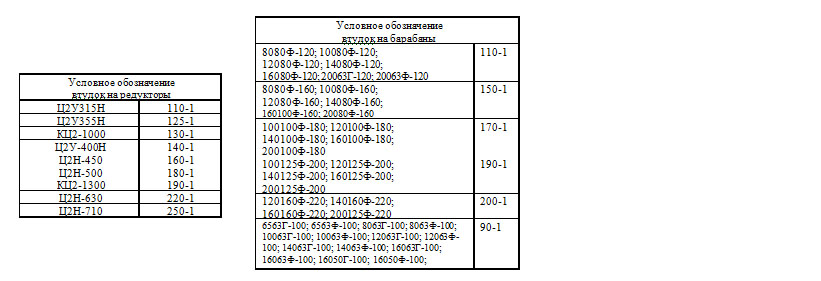

1-4000-110-1-90-1

395

410

300

15

110

210

116,4

28

90

170

95,4

25

158

1-4000-125-1-110-1

435

125

210

132,4

32

110

210

116,4

28

163

1-4000-130-1-110-1

475

130

250

137,4

32

110

210

116,4

28

169

1-4000-140-1-110-1

475

140

250

148,4

36

110

210

116,4

28

165













































1-6300-160-1-150-1

570

470

350

20

160

300

169,4

40

150

250

158,4

36

268

1-6300-180-1-150-1

570

180

300

190,4

45

150

250

158,4

36

256

1-6300-180-1-170-1

620

180

300

190,4

45

170

300

179,4

40

265

1-6300-190-1-150-1

620

190

350

200,4

45

150

250

158,4

36

255

1-6300-190-1-170-1

670

190

350

200,4

45

170

300

179,4

40

265













































1-7100-220-1-170-1

670

545

390

20

220

350

231,4

50

170

300

179,4

40

360

1-7100-220-1-190-1

720

220

350

231,4

50

190

350

205,4

45

383













































1-10000-220-1-200-1

720

590

470

20

220

350

231,4

30

200

350

215,4

45

478

1-10000-250-1-200-1

780

250

410

262,4

56

200

350

215,4

45

490

1-10000-250-1-190-1

780

250

410

262,4

56

190

350

205,4

45

495














































Если у вас появились вопросы, то вы всегда можете получить дополнительную информацию от наших специалистов в режиме онлайн!
