Ролик конвейерный

Цена от 300 руб.

Диаметр ролика: 63-194мм
Диаметр вала: 20-40мм
Длина ролика: 160-2500мм
Подшипник: 6204,6205,6305,6206,6306
Скачать опросный лист Скачать каталог

Самый надежный тип роликов который поддается смазке,ремонту,и замене отдельных частей. Обладает хорошими динамическими свойствами.Обеспечит минимум вибрации и шума, обладает продолжительным сроком службы. Ролики разборной конструкции разделяются на среднюю и тяжолую серии, имеют однотипную конструкцию подшипникового узла и различаются типом подшипника (в тяжелой серии применяется более мощный). Подшипник надежно защищен от попадания пыли снаружи двойным лабиринтным уплотнением и от попадания ржавчины изнутри специальной пластиковой крышечкой.

Мы подходим индивидуально к каждому клиенту и всегда открыты к конструктивному диалогу. Поэтому готовы помочь вам с организацией доставки оборудования или выполнить её самостоятельно. Существует два основных варианта транспортировки:

  • Первый и, как правило, самый удобный для обеих сторон это самовывоз. Клиент приезжает на собственном транспорте на склад компании и забирает оборудование. Наши работники помогут погрузить его таким образом, чтобы обеспечить безопасную доставку.
  • Второй способ использование услуг транспортных компаний. Он актуален в тех случаях, когда увозить агрегаты самостоятельно нецелесообразно. Мы работаем с различными службами и можем рекомендовать надежные варианты.

Мы обладаем широким опытом работы на рынке и предоставляем своим клиентам комфортные условия. Оплатить заказанное оборудование можно двумя способами: безналичным и наличным расчетом. Первый более предпочтителен для предпринимателей, так как с его помощью легче создавать бухгалтерскую отчетность. После отправки деньги поступают на наш счет в течение трех банковских дней.

Условия оплаты — стандартные и проверенные временем. Клиент вносит предоплату в размере 30 % от стоимости заказа, остаток суммы оплачивается по факту готовности. При необходимости мы готовы рассмотреть ваши предложения об условиях сотрудничества.

Самовывоз
Транспортная компания
Наличный и безналичный
расчет
30% предоплата или
Ваш вариант

Гарантия: 12 месяцев с момента эксплуатации, но не более 18 месяцев после поставки

Завод «Горняк» производит и реализует современные разборные ролики для ленточных конвейеров. Данная продукция сертифицирована, на нее предоставляется гарантия качества от изготовителя.

Рассматриваемые ролики являются составной частью любого ленточного конвейера. Каждый из них представляет собой механизм, который вращается на шарикоподшипниках и имеет цилиндрическую форму.

Ролики предназначены для поддержки движущейся транспортерной ленты с грузом и выполняют функцию опоры. Размещаются по всей длине конвейера через определенные промежутки. Расстояние между опорами зависит от свойств перевозимого груза.

Конструкция разборного конвейерного ролика

Простейший механизм представляет собой металлический или пластиковый цилиндр, вращающийся вокруг стальной оси на паре шарикоподшипников. На практике, почти все конвейерные ролики комплектуются специальной защитой от пыли и влаги.

Для этого каждый подшипник снабжается:

  • штампованным металлическим корпусом, обладающим влаго- и пыленепроницаемостью;
  • лабиринтным уплотнением, не теряющим своих качеств при температурах от -35 до +50оС;
  • тремя защитными крышками из металла и полипропилена (двумя наружными и одной внутренней).

Шарикоподшипники насаживаются на стальную ось и фиксируются на одном месте специальными стопорными кольцами.

Преимущества разборных конвейерных роликов

Главным достоинством данных механизмов является их разборная конструкция. Это обеспечивает следующие преимущества в процессе их эксплуатации:

  • техобслуживание подвижных узлов (чистка, промывка, смазка);
  • замена подшипников и прочих комплектующих;
  • разборка на запчасти тех механизмов, которые отслужили свой срок.

Ролики данного типа считаются самыми надежными и практичными, поскольку их конструкция позволяет регулярно проводить проверку технического состояния и ревизию узлов. Рассматриваемые механизмы также обладают следующими преимуществами:

  • хорошими динамическими свойствами;
  • минимальной вибрацией;
  • пониженными показателями шума.

Разборные ролики являются самыми долговечными, поэтому их заказывают серьезные организации и промпредприятия.

Еще информация по теме:

Хотите купить конвейерные ролики? Обращайтесь к нам!

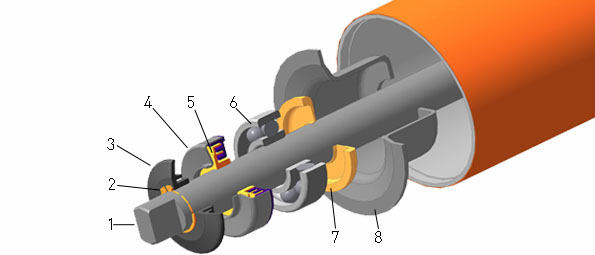

КОНСТРУКЦИЯ РОЛИКА

Вариант №1: Пыле и влагозащищенное уплотнение


1.Ось ролика: - Изготавливается из калиброванной холоднооткатной стали ГОСТ-7417
    либо из сортовой горячеоткатной стали ГОСТ-2950
  - Обработана и имеет шлифованные посадочные места под подшипник

2.Стопорное кольцо:

- Ограничит подвижность подшипника



- Изготавливается из нержавеющей стали ГОСТ-13942


3.Защитная крышка-I: - Изготавливается из морозостойкого полипропилена
  - Защитит подшипник от попадания влаги

4.Защитная крышка-II: - Изготавливается из стального листа ГОСТ-9045
  - Устанаваливается на наружный лабиринт что обеспечивает надежную защиту
    подшипникового узла от механических повреждений и попадания абразивов и пыли

5.Лабиринтное уплотнение: - Наружный и внутрений лабиринты, изготовлены из морозостойкого полипропилена
  - Температурные границы использования от -35С до +50С
  - Лабиринтное уплотнение также заполняется смазкой

6.Подшипник: - Радиальный шариковый подшипник


- Работает под высокими нагрузками при высокой частоте вращения


7.Внутренняя защитная крышка:

- Изготавливается из морозостойкого полипропилена



- Защитит подшипник от попадания ржавчины из нутри


8.Корпус подшипника:

- Штампованный, изготавливается из стального листа ГОСТ-9045



- Обладает водо и пыленепроницаемым корпусом




РЕКОМЕНДОВАННЫЙ ДИАМЕТР РОЛИКА









Ширина ленты мм

Диаметр ролика

при скорости ленты

меньше или равно 2м/с

Диаметр ролика мм

при скорости ленты

2-4м/с

Диаметр ролика в мм

при скорости ленты

больше или равно 4м/c









 500  89  89

650  89  89,108

800  89,108  89,108,127  127

1000  108,127  108,127  127,159

1200  108,127  108,127,159  127,159

1400  127,159  127,159  127,159

1600  127,159  127,159,194  127,159

1800  159,159,194  159,194

2000  159,194  159,194  159,194

2200 и более  194  194  194




ДИАМЕТР РОЛИКА И НОМЕР ПОДШИПНИКА


Диаметр ролика мм Подшипник серия

63  6204

89  6204,6205,6305,6206,6306

108  6204,6205,6305,6206,6306

127  6204,6205,6305,6206,6306,6308

159            6205,6305,6206,6306,6308




СТАНДАРТНЫЙ РАЗМЕР ВАЛА (мм)





d=     20 25 30     40

ch=     14 18 22 32

e=     4 4 4 4

g=     9 12 12 12

f=     13 16 16 16


Вы всегда можете получить дополнительную информацию от наших специалистов в режиме онлайн!
