Ролик конвейерный неразборный

Одна из самых распространенных деталей конвейера, которая входит в состав роликоопоры. Наши неразборные ролики отличаются небольшим удельным весом и доступностью и также включают в себя закрытый подшипник 200, 300, 400 серии. Идеально подходят для производства, где обслуживание роликов невозможно либо экономически нецелесообразно.

Диаметр ролика: 63-194мм
Диаметр вала: 20-40мм
Длина ролика: 160-2500мм
Подшипник: 204,605,305,206,306,406
Скачать опросный лист Скачать каталог

Мы подходим индивидуально к каждому клиенту и всегда открыты к конструктивному диалогу. Поэтому готовы помочь вам с организацией доставки оборудования или выполнить её самостоятельно. Существует два основных варианта транспортировки:

  • Первый и, как правило, самый удобный для обеих сторон это самовывоз. Клиент приезжает на собственном транспорте на склад компании и забирает оборудование. Наши работники помогут погрузить его таким образом, чтобы обеспечить безопасную доставку.
  • Второй способ использование услуг транспортных компаний. Он актуален в тех случаях, когда увозить агрегаты самостоятельно нецелесообразно. Мы работаем с различными службами и можем рекомендовать надежные варианты.

Мы обладаем широким опытом работы на рынке и предоставляем своим клиентам комфортные условия. Оплатить заказанное оборудование можно двумя способами: безналичным и наличным расчетом. Первый более предпочтителен для предпринимателей, так как с его помощью легче создавать бухгалтерскую отчетность. После отправки деньги поступают на наш счет в течение трех банковских дней.

Условия оплаты — стандартные и проверенные временем. Клиент вносит предоплату в размере 30 % от стоимости заказа, остаток суммы оплачивается по факту готовности. При необходимости мы готовы рассмотреть ваши предложения об условиях сотрудничества.

Самовывоз
Транспортная компания
Наличный и безналичный
расчет
30% предоплата или
Ваш вариант

Гарантия: 12 месяцев с момента эксплуатации, но не более 18 месяцев после поставки

На заводе «Горняк» в Екатеринбурге налажено производство неразборных конвейерных роликов. Продукция отличается высоким качеством сборки и сертифицирована для эксплуатации в РФ.

Неразборный ролик представляет собой стальной цилиндр, в который вмонтирована металлическая ось с двумя шарикоподшипниками. Изделие предназначено для комплектации ленточных конвейеров предприятий, где невозможно или нецелесообразно их техническое обслуживание.

Каждый такой ролик способен вращаться вокруг своей оси и выполнять функцию опоры. Он поддерживает движущуюся транспортерную ленту в процессе работы конвейера.

Особенности конструкции неразборного конвейерного ролика

Технологической инструкцией не предусмотрена разборка данного механизма для его техобслуживания или ревизии. Это очень удобно для тех предприятий, где данные операции не предусмотрены или затруднены.

По конструкции данное изделие состоит из следующих элементов:

  • металлического цилиндра;
  • пары подшипников со ступицами и уплотнительными кольцами;
  • стальной оси, вокруг которой оно вращается.

Функцию корпуса подшипника выполняет специальная стальная ступица. В нее вставляются:

  • войлочная прокладка, являющаяся уплотнителем;
  • шарикоподшипник.

Последний монтируется на стальную ось, а именно на специальное посадочное место. Обе ступицы крепятся к металлическому цилиндру с помощью электросварки (разборка механизма конструкцией не предусматривается).

Достоинства неразборных конвейерных роликов

Рассматриваемые устройства поставляются, как правило, в пыле- и влагозащищенном исполнении. Это обеспечивает довольно продолжительный срок их эксплуатации даже без регулярного технического обслуживания.

В дополнение к этому, неразборные ролики обладают следующими преимуществами:

  • гораздо меньшим весом;
  • более низкой себестоимостью;
  • отсутствием пластиковых уплотнений и стопорных колец, что существенно увеличивает надежность конструкции.

Но главное, что такие конвейерные ролики гораздо дешевле в эксплуатации. Их не нужно демонтировать, разбирать, осматривать и обслуживать.

Еще информация по теме:

Осуществляем изготовление конвейерных роликов на выгодных для вас условиях.

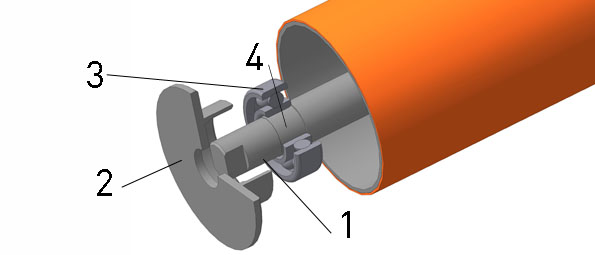

КОНСТРУКЦИЯ НЕРАЗБОРНОГО РОЛИКА




1.Ось ролика: - Изготавливается из калиброванной холоднооткатной стали ГОСТ-7417
    либо из сортовой горячеоткатной стали ГОСТ-2950
  - Обработана и имеет шлифованные посадочные места под подшипник

2.Корпус подшипника:

- Штампованный, изготавливается из стального листа ГОСТ-9045


6.Подшипник: - Радиальный шариковый подшипник


- Работает под высокими нагрузками при высокой частоте вращения


7.Посадочное место подшипника:

- Допускаемые отклонения на посадочные размеры подшипников по ГОСТ520-2002



РЕКОМЕНДОВАННЫЙ ДИАМЕТР РОЛИКА











Ширина ленты мм

Диаметр ролика

при скорости ленты

меньше или равно 2м/с

Диаметр ролика мм

при скорости ленты

2-4м/с

Диаметр ролика в мм

при скорости ленты

больше или равно 4м/c









 500  89  89

650  89  89,108

800  89,108  89,108,127  127

1000  108,127  108,127  127,159

1200  108,127  108,127,159  127,159

1400  127,159  127,159  127,159

1600  127,159  127,159,194  127,159

1800  159,159,194  159,194

2000  159,194  159,194  159,194

2200 и более  194  194  194




ДИАМЕТР РОЛИКА И НОМЕР ПОДШИПНИКА


Диаметр ролика мм Подшипник серия

63  204

89  204,205,305,206,306

108  204,205,305,206,306

127  204,205,305,206,306,308

159          205,305,206,306,308




СТАНДАРТНЫЙ РАЗМЕР ВАЛА (мм)



d=     20 25 30     40

ch=     14 18 22 32

e=     4 4 4 4

g=     9 12 12 12

f=     13 16 16 16





Вы всегда можете получить дополнительную информацию от наших специалистов в режиме онлайн!
